| 产品特性：在线式 | 是否进口：否 | 产地：上海 |

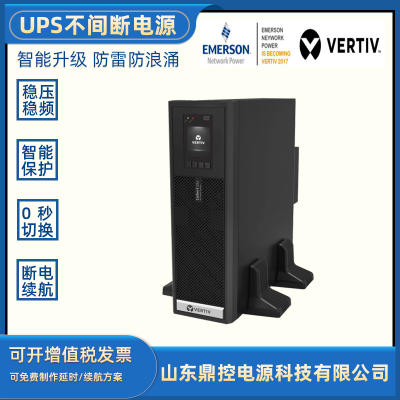

| 品牌：Vertiv | 型号：ITA-20k00AE3A02C00 | 类型：AC/DC电源 |
| 输入电压：220 | 输出功率：20KW | 标称容量：20KVA |
| 产品认证：CE | 电源类型：不间断电源 | 额定容量：20KVA |
| 工作频率：50/60HZ | 工作湿度：0-90%无冷凝 | 工作温度：0~40° |
| 绝缘电阻：12 | 控制方式：屏幕控制 | 频率范围：50/60HZ |
| 适用范围：中小型企业电力机房 | 输出电流：见正文 | 输出电压：220V |
| 输出频率：50/60HZ | 输入电压范围：190-240 | 输入频率：50/60HZ |
| 外型尺寸：见正文 | 外形尺寸：见正文 | 晶体管连接方式：全桥式 |
| 加工定制：是 | 工作效率：99 | 负载调整率：98 |
| 电压调整率：见正文参数 | 负载类型：稳定型 | 负载稳压率：见正文参数 |
| 频率稳压度：见正文参数 | 输出电压精度：见正文参数 | 电源名称：不间断电源 |
| 最小包装数：见正文参数 | 物料编号：见正文参数 | 系列：ITA2系列 |
| 通讯方式：智能报警 | 扩展功能：任意扩展 | 保护方式：熔断连接 |
| 工作环境温度：0~50° | 防护等级：一等级 | 价格说明：以客户报价为准 |
| 包装方式：纸箱/托盘/木箱 | 货期说明：以客服答复为准 | 发货方式：大件物流/小件快递 |
1.2.3互动式UPS
互动式UPS Cline interactive UPS)是指交流输入正常时，通过稳压装置对负载供电
变换器只对电池充电;交流输入异常时，电池通过变换器对负载供电。互动式 UPS 又称为6
线互动式UPS或并联补偿式 UPS。与(双变换)在线式 UPS 相比，该UPS省去了整流器和
充电器，而由一个可运行于整流状态和逆变状态的双向变换器配以蓄电池构成。当市电输人正
常时，双向变换器处于反向工作(即整流工作状态)，给电池组充电;当市电异常时，双向
换器立即转换为逆变工作状态，将电池电能转换为交流电输出。
(1)正常工作模式(normal mode of operation)
经低通滤波器对从市电电网窜入的射频干扰及传导型电磁干扰进行适当衰减抑制后，将按如
下调控通道去控制UPS的正常运行。
1.当市电电压处于176~264V之间时，在UPS逻辑控制电路作用下，将开关S。置于
闭合状态的同时，闭合位于UPS市电输出通道上的转换开关。这样，把一个不稳压的市电
电源直接送到负载上。
2.当市电电压处在150~176V之间时，鉴于市电输入电压偏低，在UPS逻辑控制电路
作用下，将开关S。置于分断状态的同时，闭合升压绕组输入端的开关S，使幅值偏低的市
电电源经升压处理后，将一个幅值较高的电压经转换开关送到负载。
3.当市电电压处在264~276V之间时，为防止输出电压过高而损坏负载，在UPS逻辑
控制电路作用下，将开关S。置于分断状态的同时，闭合降压绕组输入端的开关S2，使幅值
偏高的市电电源经降压处理后再经转换开关送到负载，达到用户负载安全运行的目的。
4.经过处理后的市电电源除了供给负载电能以外，同时作为双向逆变器的交流输人电
源。双向逆变器运行于整流状态，从电网吸收能量存储在蓄电池组中，以便在市电不正常时
提供足够的直流能量。
(2)逆变工作模式(stored energy mode of operation）
当输人交流电压或频率异常(如市电输入电压低于150V或高于276V)时，在机内逻
辑控制电路的作用下，UPS的各关键部件将完成如下操作。
①切断连接负载和市电旁路通道的转换开关。
②双向变换器由原来的整流工作模式转化为逆变工作模式。也就是说，此时系统不再
对蓄电池进行充电，而是吸收蓄电池存储的直流电能，经正弦波逆变转化为稳压、稳频的交
流电能输出给负载。
根据互动式 UPS的工作原理，可知其性能特点如下。
1.效***，可达98%以上。
2.电路结构简单，成本低，可靠性高。
3.输入功率因数和输出电流谐波成分取决于负载电流，UPS本身不产生附加的输入功
率因数和谐波电流失真。
4.输出能力强，对负载电流峰值系数、浪涌系数、过载等无严格限制。
5.变换器直接接在输出端，并且处于热备份状态，对输出电压尖峰干扰有滤波作用。
6.大部分时间为市电供电，仅对电网电压稍加稳压处理，输出电能质量差。
7.市电供电中断时，因为交流旁路开关存在断开时间，导致UPS输出存在一定时间的
电能中断，但比后备式 UPS的转换时间短。
1.3 UPS的性能指标
一般来说，UPS生产厂家为了说明其产品的性能都在产品说明书中指出其产品已达到
的某些标准或给出方便用户的指标性能说明，这此往往都在产品指标栏中给出。UPS 用户
通过阅读产品说明书中的指标栏，就可以很快地了解产品概况，这对选用设备和使用维护都
是非常必要的。因此下面对 UPS的指标给予简要介绍。
1.3.1输入指标
(1)输入电压范围
输人电压这项指标说明 UPS产品适应什么样的供电制式。指标中除应说明输入交流电
压是单相还是三相外，还应说明输入交流电压的数值，如220V、380V、110V等;同时还
要给出UPS对电网电压变化的适应范围，如标明在额定电压基础上士10%、士15%、+
20%、士35%等。当然，在产品说明书中也可将相数和输入额定电压分开给出。UPS输入
电压的上下限表示市电电压超出此范围时，UPS 就断开市电而由蓄电池供电。后备式和互
动式 UPS的输人电压范围应不窄于176~264V，在线式UPS的输入范围I类176～264V 304～456V;II类187～242V 323～418V。
(2)输入频率范围
输人频率范围指标说明UPS产品所适应的输人交流电频率及其允许的变化范围。在我
国大陆地区，标准值为50Hz，输人频率范围如50Hz士1Hz、50Hz士2Hz、50Hz+3Hz等
这表示UPS内部同步锁相电路的同步范围，即当市电频率在变化范围之内时，UPS逆变器
的输出与市电同步;当频率超出该范围时，逆变器的输出不再与市电同步，其输出频率由
UPS内部 50Hz正弦波发生器决定。通信用 UPS的输入频率范围为48~52Hz。
(3)输入功率因数及输入电流谐波成分
在电路原理中，线性电路的功率因数(power factor)习惯用cosp表示，其中。为正弦
电压与正弦电流间的相差角。对非线性电路而言，尽管输入电压为正弦波，电流却可能是非正弦波，因此对非线性电路必须考虑电流畸变。
