| 产品特性：在线式 | 是否进口：否 | 产地：上海 |

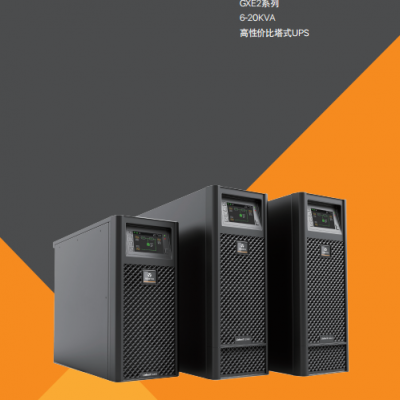

| 品牌：Vertiv | 型号：GXE-20k00TL3102C00 | 类型：AC/DC电源 |
| 输入电压：220 | 输出功率：18KW | 标称容量：18KVA |
| 产品认证：CE | 电源类型：不间断电源 | 额定容量：18KVA |
| 工作频率：50/60HZ | 工作湿度：0-90%无冷凝 | 工作温度：0~40° |
| 绝缘电阻：12 | 控制方式：屏幕控制 | 频率范围：50/60HZ |
| 适用范围：中小型企业电力机房 | 输出电流：见正文 | 输出电压：220V |
| 输出频率：50/60HZ | 输入电压范围：190-240 | 输入频率：50/60HZ |
| 外型尺寸：见正文 | 外形尺寸：见正文 | 晶体管连接方式：全桥式 |
| 加工定制：是 | 工作效率：99 | 负载调整率：98 |
| 电压调整率：见正文参数 | 负载类型：稳定型 | 负载稳压率：见正文参数 |
| 频率稳压度：见正文参数 | 输出电压精度：见正文参数 | 电源名称：不间断电源 |
| 最小包装数：见正文参数 | 物料编号：见正文参数 | 系列：GXE系列 |
| 通讯方式：智能报警 | 扩展功能：任意扩展 | 保护方式：熔断连接 |
| 工作环境温度：0~50° | 防护等级：一等级 | 价格说明：以客户报价为准 |
| 包装方式：纸箱/托盘/木箱 | 货期说明：以客服答复为准 | 发货方式：大件物流/小件快递 |
随着信息技术的不断发展和计算机的日益普及，一般的高新技术产品和设备对供电质量提出了越来越严格的要求。如计算机、工业自动化过程控制系统、医用控制系统、数据通信处理系统、航空管理系统和精密测量系统等均婴求交流电网对其提供稳压、稳频、无浪涌和无尖锋干扰的优质交流电。这是因为当供电的突然中断成供电质量严重超出设备(系统》的标准要求时，轻者造成数据丢失、系统运行异常和生产不合格产品，用者则会造成系统摊痰成造成难以估量的损失。然而普通电网供电时，因受自然界的风、雨、雷电等自然灾害的影响以及受某些用户负载、人为因素或其他意外事故的影响，势必造成所提供的交流电不能完全满足负载要求。为了***负载供电的连续性，为负载提供符合要求的优质电源，满足一些重要负载对供电电源提出的严格要求，从20世纪60年代开始出现了一种新型的交流不间断电源系统(UPS--uninter:ruptible power system/uninterruptible power supply)，与那些昂贵的设备相比，配置 UPS的费用相对较低，为保护关键设备配置 UPS 是非常值得的。尤其是近年来，UPS 技术得到了迅速发展，在通信、电力、***、航空、航天和现代化办公等领域已成为***的电源设备。
UPS 是一种涉及数字与模拟电路、电力电子电路、化学电源、数字通信以及计算机控制技术等多学科的技术密集型电子产品。
1.1 UPS的定义与作用
1.1.1 UPS的定义
所谓不间断电源(系统)是指当交流电网输人入发生异常时，可继续向负载供电，并能保
证供电质量，使负载供电不受影响的供电装置。不间断电源依据其向负载提供的是交流还是
直流可分成两大类型，即交流不间断电源系统和直流不间断电源系统，但人们习惯上总是将
交流不间断电源系统简称为UPS.
1.1.2 UPS的作用
理想的交流电源输出电压是纯粹的正弦波，即在正弦波上没有叠加任何谐波，且无任何
瞬时的扰动。但实际电网因为许多内部原因和外部干扰，其波形并非标准的正弦波，而且因
电路阻抗所限，其电压也并非稳定不变。造成干扰的原因很多，发电厂本身输出的交流电不
是***的正弦波、电网中大电机的启动、开关电源的运用、各类开关的操作以及雷电、风雨
等都可能对电网产生不良影响。
UPS作为一种交流不间断电源设备，其作用有二:一是在市电供电中断时能继续为负
载提供合乎要求的交流电能;二是在市电供电没有中断但供电质量不能满足负载要求时，应UPS电源技术及应
具有稳压、稳频等交流电的净化作用。
净化作用是指，当市电电网提供给用户的交流电不是理想的正张波，而是存在着频率电压、波形等方面异常时，UPS可将市电电网不符合负载要求的电能处理成完全符合负载要求的交流电。市电供电异常主要体现在以下几个方面
1.电压尖峰(spike);指峰值达到6000V、持续时间为0.01~10ms的尖峰电压。它主要由于雷击、电弧放电、静电放电以及大型电气设备的开关操作而产生。
2.电压瞬变(transient):指峰值电压高达 20kV、持续时间为1~100pus的脉冲电压，其产生的主要原因及可能造成的破坏类似于电压尖峰，只是在量上有所区别
。
3.电线噪声i(electrical line noise)，指射频干扰(RFD) 和电破干扰(EMD) 以及其他各种高频干扰。当电动机运行、继电器动作以及广播发射等都会引起电线噪声干扰。电网电线噪声会对负载控制线路产生影响。
4.电压槽口(notch):指正常电压波形上的开关干扰(或其他干扰)，持续时间小于半
周期内的完全失电压。
5.电压跌落(sag or brownout):指市电电压有效值介于额定值的80%~85%之间，并
且持续时间超过一个至数个周期。大型设备开机、大型电动机启动以及大型电力变压器接入
电网都会造成电压跌落。
6.电压浪浦(surge):指市电电压有效值超过额定值的110%，并且持续时间超过一个
至数个周期。电压浪涌主要是因电网上多个大型电气设备关机，电网突然卸载而产生的。
7.欠电压(under voltage):指低于额定电压一定***比的稳定低电压。其产生原因包
括大型设备启动及应用、主电力线切换、大型电动机启动以及线路过载等。
8.过电压 (over voltage):指超过额定电压一定***比的稳定高电压。一般是由接线错
误、电厂或电站误调整以及附近重型设备关机引起。对单相电而言，可能是由三相负载不平
衡或中线接地不良等原因造成的。
9.波形失真(harmonic distortion):指市电电压相对于线性正弦波电压的偏差，一般
total harmonic distortion)来表示。产生的原因一方面是发电设备
输出电能本身不是***的正弦波，另一方面是电网中的非线性负载对电网的影响。
10.
市电中断(power fail):指电网停止电能供应且至少持续两个周期到数小时。产生
的原因主要有线路上的断路器跳闸、市电供应中断以及电网故障等。
11.频率偏移(frequency variation):指市电频率的偏移超过2Hz(<48Hz或>52Hz）
以上。这主要是由应急发电机的不稳定运行或由频率不稳定的电源供电所致。
以上污染或干扰对计算机及其他敏感仪器设备所造成的危害不尽相同。电源中断可能造
成硬件损坏;电压跌落可能造成硬件提前老化、文件数据丢失;过电压、欠电压以及电压浪
涌可能会损坏驱动器、存储器、逻辑电路，还可能产生不可预料的软件故障;电线噪声和瞬
变电压可能会损坏逻辑电路和文件数据。
